50-100Nm
2000-3000Nm
超薄、無軸承、易安裝 高轉速

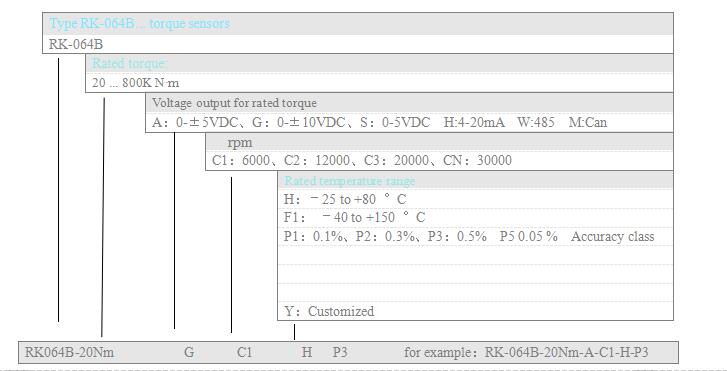

二.技術參數。
1.測量范圍:5 N·m to 2,000 N·m (37 lb·ft to 7,375 lb·ft)
±50 N·m 口±100 N·m 口
±200 N·m 口±300 N·m 口
±500 N·m 口±1000 N·m 口
±2,000 N·m 口±3,000 N·m 口
±5,000 N·m 口±10,000 N·m 口
2.輸出信號:5-15KHz 4-20mA 1-5V 0+10V 0-±5V RS232 RS485 CAN或USB (正反向40段線性修正 內部無電位計)
3.工作轉速:0-25000轉/分(任意轉速可選)
4.供電電壓:24VDC +15VDC可選
5.響應頻率:100US
6.環境溫度: (-20-60℃)-40-70℃
7.最大負載:量程的1。5倍
8.絕緣電阻:〉200M?
9.零點漂移:〈0.5%
10. 精度:0.1% 0.25 % 0.5%(可選)
11. 重復性:〈0.1%
線性:〈0.1%s
滯后:〈0.1%

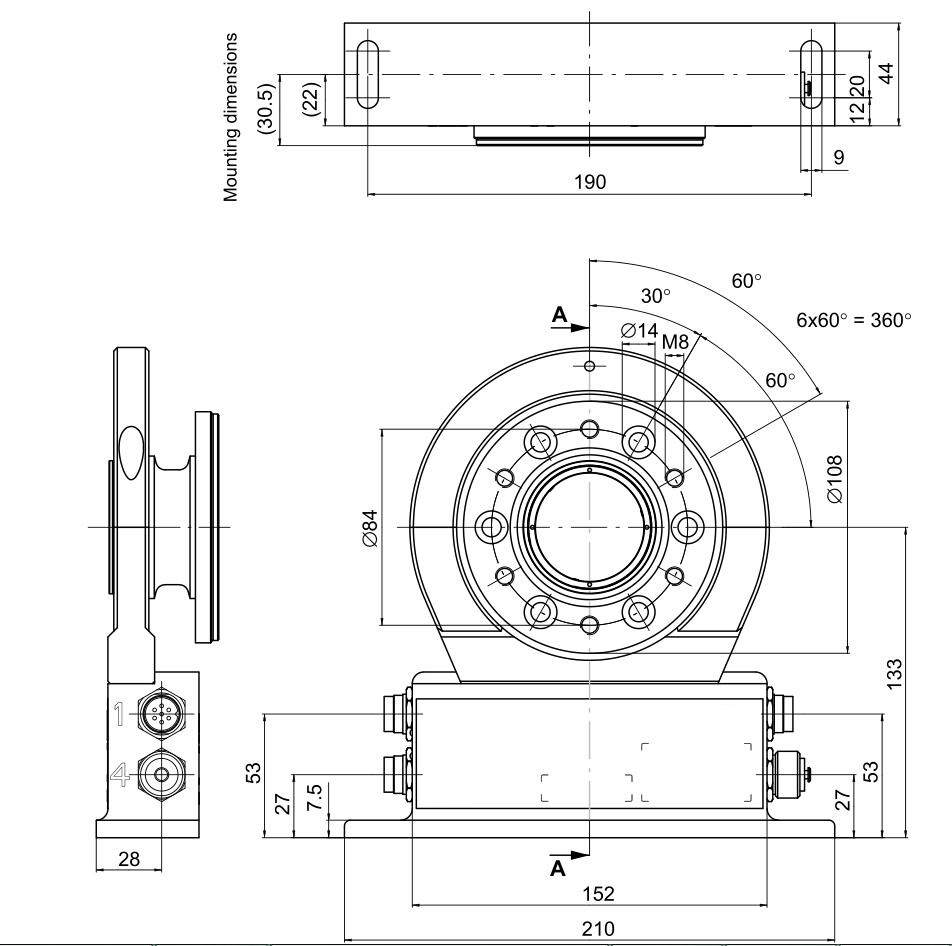

安裝事項:
1、測量傳感器的軸徑與中心高,是否同心。
2、若測試動力源的扭矩,應將測試端與動力源側相連;若測試負載
的扭矩,應將測試端與負載相連。
3、用兩組聯軸器,將傳感器安裝在動力設備與負載中間。
4、傳感器、電機、負載裝置(指被測件)三件的聯軸器在前期
先裝調一下,不可太緊,可在上面 輕輕滑動即可。
5、傳感器接通儀表,沒有安裝前的情況下,用兩手慢慢旋轉左右端互反方向儀表數字變動,待用。
6、安裝基板面應有一定強度,可保證安裝的穩定性,避免過大的震動,否則可能造成測量數據不穩定,影響測量精度。
7、傳感器、電機、負載裝置(指被測件)在測量中心高均一致的情況下
(在0.03之內)與各聯軸器安裝好,并緊固可靠,不能有松動,要嚴格保證連接的中心高和同軸度。否則可能造成測量誤差
及傳感器的損壞。
8、雙手輕輕分別捏住輔助端和測試端,同時用力慢慢旋轉傳感器,觀
查儀表數字變化在±25HZ之內可以認為合格,若數字超出,證明測
試端聯軸器相互別勁,需調整負載裝置(指被測件)左右或中心高。
9、標準傳感器采用水平安裝使用,傳感器不能承受軸向力、彎矩,
否則會造成傳感器的損壞。
10、傳感器垂直或其它角度的安裝時,請訂貨前提出安裝要求,選
擇適合安裝要求的傳感器。
